Тормоз колодочный гидравлический ТКГ-200 У2

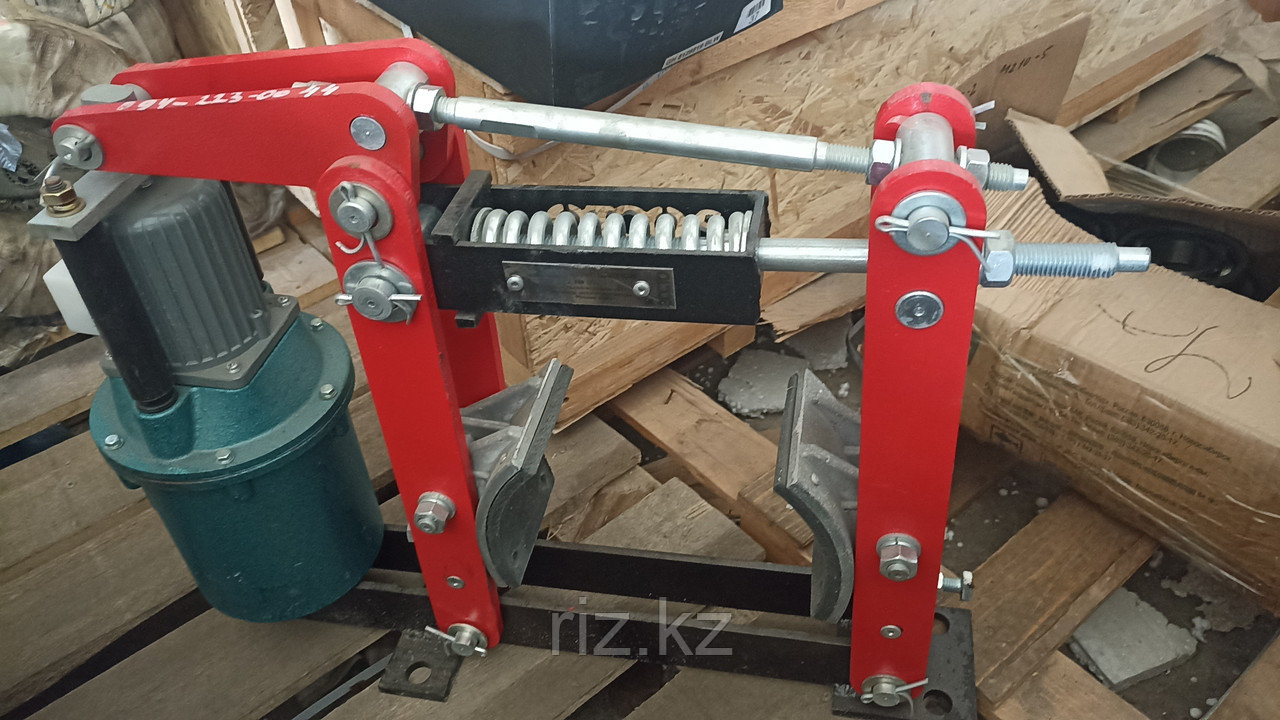

Тормоз ТКГ-200 с гидротолкателем ТЭ-30

колодочный тормоз ТКГ-200 представляет сборное устройство из гидравлического электропривода и механической части.

Приводом служит гидротолкатель ТЭ-230, установленный на раму ТКГ-200.

Тормозные колодки высокого качества обеспечивают высокую износостойкость механического характера.

При установке тормозных механизмов данного типа необходимо выдерживать вертикальное положение устройства (с расположением оси тормозного шкива и основания крепления тормозного устройства в горизонтальной плоскости).

Маркировка и расшифровка ТКГ ГОСТО-200 У2:

• ТКГ - тормоз колодочный гидравлический,
• ГОСТО - торговая марка,
• 200 - диаметр тормозного шкива (мм),
• У - тип климатического исполнения,
• 2 - категория размещения.

ТКГ-200 характеристики:

• Тормозной момент: не менее 300 Нм
• Диаметр тормозного шкива: 200 мм
• Тип толкателя: ТЭ-30
• Номинальное напряжение: 380В
• Частота: 50Гц
• Среднее усилие на штоке толкателя: 250Н
• Номинальная мощность двигателя: 0,25 кВт
• Ход штока толкателя: 32 мм
• Масса тормоза без привода: не более 18 кг
• Масса тормоза: не более 27 кг
