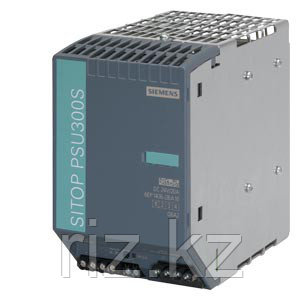

РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ SIEMENS 6EP1436-2BA10

SITOP PSU300S 24 В/20 A
SITOP PSU300S 20 А РЕГУЛИРУЕМЫЙ БЛОК

Вход
Вход 3-фазный переменный ток
Номинальная величина напряжения Ue ном. 400 ... 500 V
Диапазон напряжения при переменном токе 340 ... 550 V
Вход c широким диапазоном возможностей да
Резервное питание при исчезновении напряжения
сети при номинальном Ia, мин.
6 ms; при Ue = 400 В
Номинальная частота сети 50 ... 60 Hz
Диапазон частоты сети 47 ... 63 Hz
Входной ток
● при номинальном значении входного
напряжения 400 В
1,2 A
● при номинальном значении входного
напряжения 500 В
1 A
Ограничение пускового тока (+ 25 °C), макс. 36 A
I²t, макс. 0,9 A²·s
Встроенный предохранитель при входе отсутствует

Защита предохранителями в сетевой подводке
(IEC 898)
требуется: LS-переключатель трёхполюсного подключения от
6 ... до 16 A характеристика C или силовой выключатель
3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL
489)
Выход
Выход регулируемое постоянное напряжение без потенциала
Номинальное значение напряжения Ua Nenn DC 24 V
Общий допуск, статический ± 3 %
сетевое статическое регулирование, ок. 0,5 %
регулирование статической нагрузки, ок. 1 %
Остаточная пульсация пиков амплитуды, макс. 150 mV
Пики амплитуды, макс. (ширина полосы
пропускания ок. 20 МГц)
240 mV
Wertebereich 24 ... 28 V
Функция продукта выходное напряжение можно
регулировать
да
Настройка выходного напряжения с помощью потенциометра; макс. 480 Вт
Индикаторное табло Светодиод зеленый для 24 В O.K.
Сигнализация Контакт реле (замыкающий контакт, нагрузочная способность
контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Режим включения/отключения без отклонения напряжения Ua (плавное включение)
Задержка запуска максимальная 1,5 s
Повышение напряжения, тип. 30 ms
время нарастания напряжения выходного
напряжения максимальное
500 ms
Номинальная величина тока Ia ном. 20 A
Диапазон тока 0 ... 20 A
● примечание 24 A до +45 °C; +60 ... +70 °C: снижение номинальных
значений 5%/K
отдаваемая активная мощность типовое 480 W
кратковременный ток перегрузки
● при коротком замыкании во время разгона
типовое
35 A
● при коротком замыкании во время
эксплуатации типовое
35 A
длительность перегрузочной способности тока
перегрузки
● при коротком замыкании во время разгона 100 ms
● при коротком замыкании во время
эксплуатации
100 ms
Пригодность для параллельной работы для
повышения мощности
да
Число параллельно подключаемых устройств для
повышения мощности, штук
2
6EP1436-2BA10 Возможны изменения.
Лист 2/4 28.07.2015 © Copyright Siemens AG
Коэффициент полезного действия
Коэффициент полезного действия при
номинальном Ua, номинальное Ia, ок.
91 %
Потеря мощности при номинальном Ua,
номинальное Ia, ок.
47 W
Регулирование
Регулирование сети дин. (номинальное Ue ±15
%), макс.
3 %
Регулирование нагрузки дин. (импульс тока Ia:
50/100/50 %), Ua ± тип.
3 %
Время регулирования скачка нагрузки с 50 до 100
%, тип.
2 ms
Время регулирования скачка нагрузки с 100 до 50
%, тип.
2 ms
время регулирования максимальное 10 ms
Защита и контроль
Защита от перегрузок на выходе в случае внутренней ошибки Ua < 35 V
Ограничение тока, тип. 25 A
Характеристика выхода с защитой от коротких
замыканий
да
Защита от короткого замыкания Электронное отключение, самостоятельный повторный запуск
установившийся ток короткого замыкания
эффективное значение
● максимальное 7 A
Перегрузочная способность для тока перегрузки
при нормальном режиме эксплуатации
допускает перегрузку до 150 % номинального тока Ia до 5
с/мин
Безопасность
Разделение потенциалов первичное/вторичное да
Разделение потенциалов выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты класс I
рабочий ток
● максимальное 3,5 mA
● типовое 1 mA
Маркировка CE да
Допуск UL/CSA да
Допуск UL/cUL (CSA) cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259;
cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Взрывозащита IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nAC IIC T4 Gc;
cCSAus (CSA C22.2 No. 213, ANSI/ISA-12.12.01) Class I, Div. 2,
Group ABCD, T4
Сертификат соответствия IECEx да
Сертификат соответствия NEC Class 2 нет
разрешение FM -
Допуск CB да
6EP1436-2BA10 Возможны изменения.
Лист 3/4 28.07.2015 © Copyright Siemens AG
Разработка в судостроении GL, ABS
Класс защиты (EN 60529) IP20
Электромагнитная совместимость
Излучение помех (эмиссия) EN 55022 класс B
Ограничение гармоник EN 61000-3-2
Помехоустойчивость (иммунитет) EN 61000-6-2
Технические данные
Температура окружающей среды
● во время эксплуатации 0 ... 70 °C
— примечание при естественной конвекции (естественная конвекция)
● во время транспортировки -40 ... +85 °C
● во время хранения -40 ... +85 °C
Класс влагозащиты согласно EN 60721 Климатический класс 3K3, без конденсации
Механика
Техника электропитания винтовой зажим
Подключения
● вход сети L1, L2, L3, PE: по 1 винтовому зажиму для 0,2 ... 4 мм² одно-
/тонкопроволочный
● выход +, -: по 2 винтовых зажима для 0,2 ... 4 мм²
● вспомогательные контакты 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,14
... 1,5 мм²
Ширина корпуса 90 mm
Высота корпуса 145 mm
Глубина корпуса 150 mm
Вес, ок. 1,6 kg
Характеристики продукта корпуса
секционируемый корпус
да
Установка защёлкивается на профильной шине EN 60715 35x7,5/15
электрические принадлежности Буферный модуль
Механическая деталь Шильдик для маркировки устройств 20 мм × 7 мм, цвет
пастельно-бирюзовый 3RT1900-1SB20
прочие указания Технические характеристики соответствуют при номинальных
значениях входного напряжения и окружающей температуры
+25 °C (при отсутствии иных указаний)
6EP1436-2BA10 Возможны изменения.
