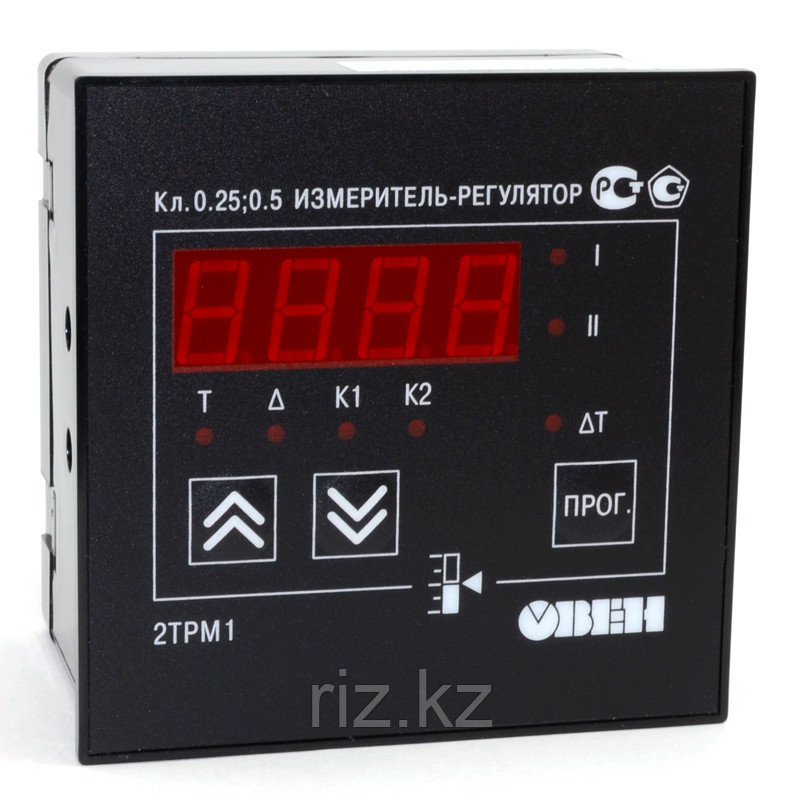

Измеритель регулятор микропроцессорный ОВЕН 2ТРМ1-Щ1.У.РР (2ТРМ1-Щ11.У.РР) (по 4 шт. Щ1 и Щ11)
- В наличии
- Оптом и в розницу
64 400 ₸
Показать оптовые цены- +7 (701) 534-40-05Отдел продаж
- +7 (700) 304-99-99отдел продаж
Назначение терморегулятора 2ТРМ1
Терморегулятор ОВЕН 2ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Основные функции измерителя двухканального ОВЕН 2ТРМ1
- Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- Два канала регулирования или регистрации входной величины:
- двухпозиционное регулирование
- аналоговое П-регулирование
- регистрация на токовом выходе 4...20 мА
- Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
- Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
- Вычисление разности двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
- Импульсный источник питания 90...245 В 47...63 Гц или 20...375 В постоянного тока (номинальное 24 В)*
- Встроенный источник питания 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных изменений
*только для приборов в корпусе Щ11
Технические характеристики
|
Напряжение питания переменного тока |
~90…245 В |
| Напряжение постоянного тока (только для Щ11) |
=20...375 В (номинальное 24 В) |
|
Частота напряжения питания |
47...63 Гц |
|
Потребляемая мощность |
не более 7 ВА |
|
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В |
|
Максимально допустимый ток источника питания |
80 мА |
Универсальные входы
|
Количество универсальных входов |
2 |
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа: | |
|
- для термопреобразователей сопротивления |
не более 0,8 с |
| - для других датчиков | не более 0,4 с |
| Предел основной приведенной погрешности измерения: | |
|
- для термоэлектрических преобразователей |
±0,5 % |
| - для других датчиков | ±0,25 % |
Выходные устройства
|
Количество выходных устройств |
2 |
|
Типы выходных устройств |
Р, К, С, Т, И, У |
Корпус
|
Габаритные размеры (мм) и степень защиты корпуса |
|
|
Щитовой Щ1 |
96×96×65, IP54* |
|
Щитовой Щ2 |
96×48×100, IP54* |
|
Настенный Н |
130×105×65, IP44 |
|
* со стороны передней панели |
|
Условия эксплуатации
|
Температура окружающего воздуха |
–20...+50 °С |
|
Атмосферное давление |
84...106,7 кПа |
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
30...80 % |
Характеристики измерительных датчиков
|
Код b1-0 |
Тип датчика |
Диапазон измерений |
Разрешающая способность* |
|
01 |
ТСМ (Cu50) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
09 |
ТСМ (50М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
07 |
ТСП (Pt50) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
08 |
ТСП (50П) W100=1.391 |
–240…+1100 °С |
0,1 °С |
|
00 |
ТСМ (Cu100) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
14 |
ТСМ (100М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
02 |
ТСП (Pt100) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
03 |
ТСП (100П) W100=1.391 |
–240…+1100 °С |
0,1 °С |
|
29 |
ТСН (100Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
30 |
ТСМ (Cu500) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
31 |
ТСМ (500М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
32 |
ТСП (Pt500) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
33 |
ТСП (500П) W100=1.391 |
–250…+1100 °С |
0,1 °С |
|
34 |
ТСН (500Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
35 |
ТСМ (Cu1000) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
36 |
ТСМ (1000М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
37 |
ТСП (Pt1000) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
38 |
ТСП (1000П) W100=1.391 |
–250…+1100 °С |
0,1 °С |
|
39 |
ТСН (1000Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
15 |
ТСМ (53М) W100=1.426 (гр. 23) |
–50…+200 °С |
0,1 °С |
|
04 |
термопара ТХК (L) |
–200…+800 °С |
0,1 °С |
|
20 |
термопара ТЖК (J) |
–200…+1200 °С |
0,1 °С |
|
19 |
термопара ТНН (N) |
–200…+1300 °С |
0,1 °С |
|
05 |
термопара ТХА (K) |
–200…+1360 °С |
0,1 °С |
|
17 |
термопара ТПП (S) |
–50…+1750 °C |
0,1 °С |
|
18 |
термопара ТПП (R) |
–50…+1750 °C |
0,1 °С |
|
16 |
термопара ТПР (В) |
+200…+1800 °C |
0,1 °С |
|
21 |
термопара ТВР (А-1) |
0…+2500 °С |
0,1 °С |
|
22 |
термопара ТВР (А-2) |
0…+1800 °C |
0,1 °С |
|
23 |
термопара ТВР (А-3) |
0…+1800 °C |
0,1 °С |
|
24 |
термопара ТМК (Т) |
–200…+400 °C |
0,1 °С |
|
12 |
ток 0…5 мА |
0…100 % |
0,1 % |
|
11 |
ток 0…20 мA |
0…100 % |
0,1 % |
|
10 |
ток 4…20 мА |
0…100 % |
0,1 % |
|
06 |
напряжение –50…+50 мВ |
0…100 % |
0,1 % |
|
13 |
напряжение 0…1 В |
0…100 % |
0,1 % |
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С |
|||
Характеристики выходных устройств
|
Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
|
Р |
электромагнитное реле |
8 А при 220 В 50...60 Гц, cos φ > 0,4 |
|
К |
транзисторная оптопара n–p–n типа |
400 мА при 60 В пост. тока |
|
С |
симисторная оптопара |
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
нагрузка 100…800 Ом, |
|
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
нагрузка не менее 2 кОм, |
|
Т |
выход для управления твердотельным реле |
выходное напряжение 4...6 В,
Функциональная схема прибора
|
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
- Цена: 64 400 ₸
