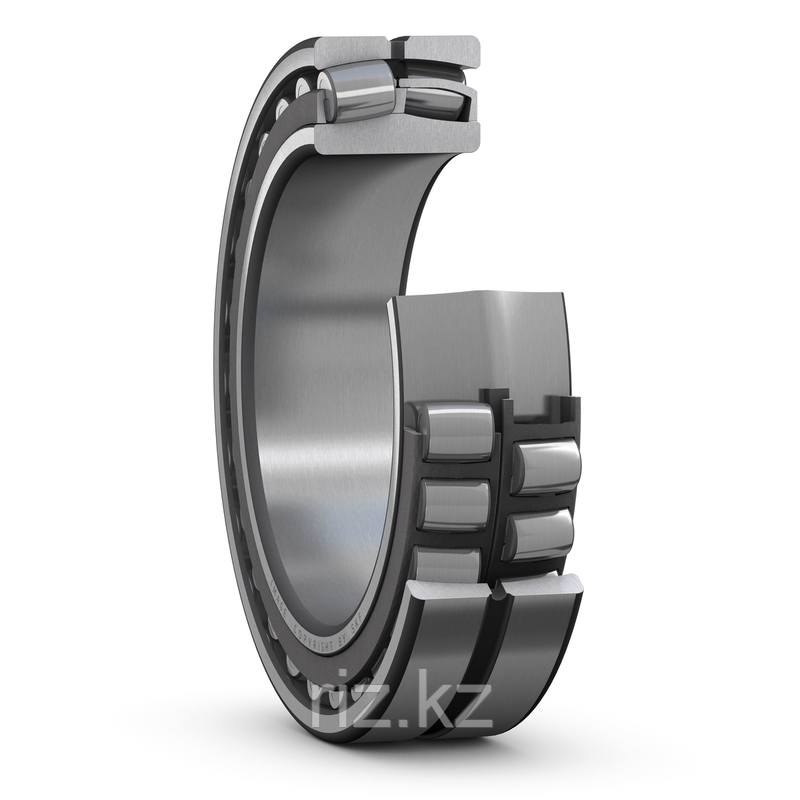

Подшипник сферический SKF 22238 CC/W33

Производитель SKF — подшипник 22238 CC/W33

Классификация:

• Основной тип — роликовый радиальный сферический
• Тела качения — ролики
• Форма роликов — бочкообразные
• Обозначение — 22238 cc/w33
• Нагрузка — радиальная
• Тип — сферический

Прочие характеристики:

• Размеры. мм — 340x190x92
• Граничная нагрузка по усталости (Pu) — 150 кн
• Размер (D1) — 294 мм
• Размер сопряженных деталей (ra max.) — 3 мм
• r1.2 min. — 4 мм
• Da max. — 323 мм
• d2 — 225 мм
• b — 16.7 мм
• K — 9 мм
• da min. — 207 мм
• Pu (N) Предел усталостной прочности — 150000
• Габаритные и посадочные размеры:
• Внутренний диаметр — 340 мм
• Внешний диаметр — 190 мм
• Высота. мм — 92
• Масса — 36.5 кг
• Наружный диаметр (D) — 340 мм
• Внутренний диаметр (d) — 190 мм
• Ширина (высота) (B) — 92 мм
• d (мм) Внутренний диаметр — 190
• D (мм) Наружный диаметр — 340
• m (кг) Масса — 36.5
• В (мм) Ширина — 92

Пропускная способность:

• Динамическая грузоподъемность (C) — 1342 кн
• Статическая грузоподъемность (C0) — 1700 кн
• Номинальная частота вращения — 1700 об/мин
• Предельная частота вращения — 2400 об/мин
• Co (kN) Грузоподъемность статическая — 1700
• C (kN) Грузоподъемность динамическая — 1270
• Nном (об/мин) Номинальная частота вращения. об/мин — 1700
• Nпр (об/мин) Предельная частота вращения — 2400
• Nпр (об/мин) Предельная частота вращения. об/мин — 2400
• Nном (об/мин) Номинальная частота вращения — 1700

Исходные данные для расчета:

• Расчетный коэффициент (e) — 0.26
• Расчетный коэффициент (Y)0 — 2.5
• Расчетный коэффициент (Y)1 — 2.6
• Расчетный коэффициент (Y)2 — 3.9

Краткая информация о бренде SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
